【消費電子實驗室-2014/12/28】從色度學上講，人眼所能看到的色彩，都是光波，不同色彩具有不同的波長。

  1931年，國際照明委員會（CIE)公布了人眼可見光譜從380~780nm的色域。

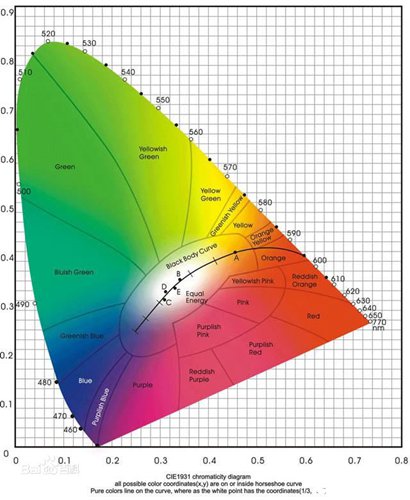

CIE 1931 x、y色度坐標圖

1953年，美國國家電視標準委員會（NTSC）基于CIE 1931色度圖，根據當時CRT的熒光粉技術定義了RGB三原色的x、y值，即為NTSC色域標準，該標準采用C光源（對應白為CIII，色溫6766K）。

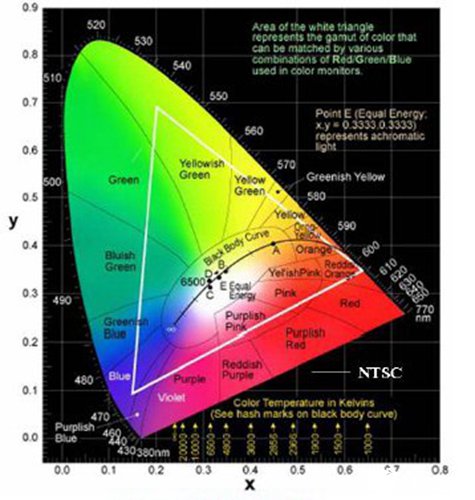

圖中白色框區域即為NTSC色域

1966年， 由于NTSC制定的RGB坐標所用的RGB熒光粉發光效率不好，由歐洲廣播聯盟(European Broadcasting Union, EBU) 根據當時現實的需求重新定義了RGB以及白點的坐標規范。新定義出來的色坐標三角形面積剛好涵蓋原本NTSC標準的72%, 因此后來的的彩色電視系統都遵循著 NTSC 72%的規則。 而近代液晶屏幕出現之時為了取代傳統CRT市場, 在色域規格上也先按照原本的NTSC 72%。

 回頭再為說說說CIE 1931。CIE 1931 x、y色度坐標圖是非均勻的色度坐標空間。因為，該坐標系統對顏色誤差的分辨國有較大的缺陷，所以，1976年，國際照明委員會以公布了u’、v’色度坐標圖，即CIE 1976 u’、v’色度坐標圖，這個色度坐標為均勻色度坐標。

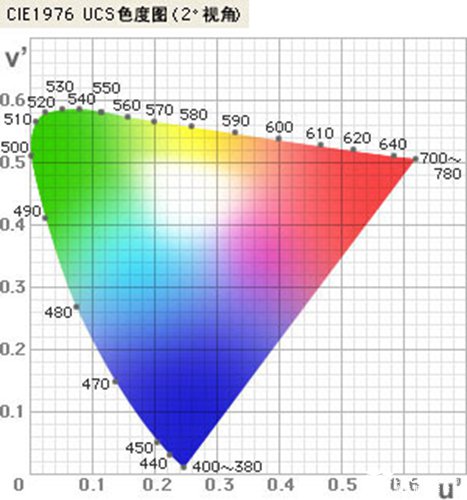

CIE 1976 u’、v’色度坐標圖

上述兩個色度坐標空間系統，分別表示了有不同色度坐標系統中人眼在自然界中所能看到的可見光譜軌跡圖。在不同的色度坐標x、y或 u’、v’中可見全部光譜軌跡所對應的面積，即為人眼所能看到的可見光最大色域。該色域為一多邊形面積，即為光譜的波長從380~780nm的色域。經過計算，該色域的面積為0.1952。

在所有的顯示器中，顯示的彩色色域不是由色彩數的多少來決定的，而是由顯示器重現還原的紅、綠、藍三基色在CIE 1976色度坐標圖中的R、G、B的色度坐標所構成的三角形面積大小來來決定的。

對于市場上以不同成像原理工作的各種顯示器、投影機或電視機無論有多少數量的色彩，對它重顯色彩的能力的評定都應用色域來度量。

在CIE 1976  u’、v’色度坐標圖中，顯示終端設備顯示的色域面積（即三基色R、G、B三角形的面積）占u’、v’色度空間全部光譜（380~780nm)面積0.1952的百分數，就定義為色域覆蓋率。

可見色域覆蓋率是衡量電視機色彩還原表現能力的最重要的指標。色域覆蓋率的數值越大，說明電視機色彩還原的色彩越接近于自然界的真實色域。

需要說明的是，CIE CIE 1931 x、y色度坐標和CIE 1976 u’、v’色度坐標是可以相互換算的。因為太過專業，在此就不介紹具體的換算過程了。消費電子實驗室的測量標準和中國電子行業標準都是基于CIE 1976 u’、v’色度坐標空間計算色域覆蓋率的。也就是依據行業標準計算出來的色域覆蓋率是不會超過100%，因人眼所能看到的可見光最大色域為100%。不同顯示終端設備的色域覆蓋率一般在30%~45%之間。

那么有人要問了，那么現在很多文章中會出現高達70%~80%，甚至超越100%的色域覆蓋率呢？這是因為，這些數據是基于NTSC色域得出的。

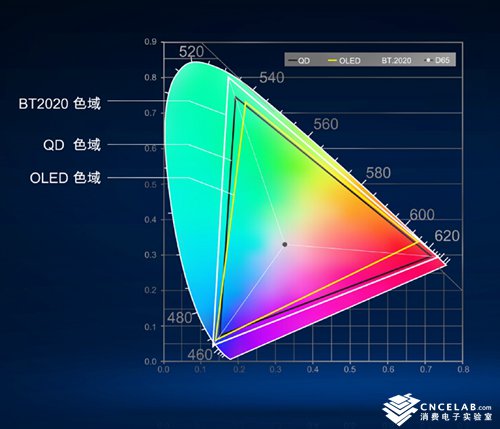

BT2020色域

      針對4K×2K/8K×4K特高分辨率電視，國際電信聯盟（ITU）于2012年8月發布了BT2020標準，BT2020定義的色域高達NTSC色域的133% 。

作為普通消費都來說。只要記住在同一標準下，色域覆蓋率的數值越大越好就行了。
