整體布局

卸掉后殼的螺釘后，我們就能看到電視機里面的構造了。黃色底色的電路板是電源板，綠色底色的電路板是機芯板，再加上一些外圍電路和液晶顯示模組，就構成了整個電視機，可以說電視機是一款高度集成化的電子產品。下面我們對各個模塊分別進行詳細介紹。

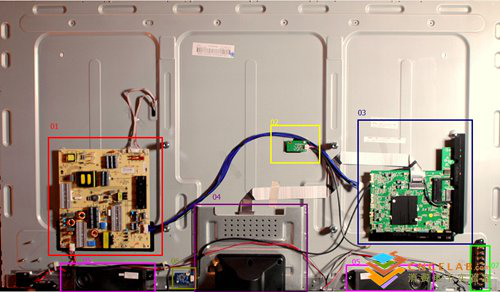

01電源控制電路板、02WIFI電路板、03主控芯片電路板、04承重護板內部是時序控制電路

05左右兩只各配有兩個揚聲器的音箱、06按鍵控制板

    打開后蓋康佳LED55X9800U，布局非常簡潔規整，盡顯大廠風范。黃色的電源板和綠色的主控電路板的集成度都比較高。液晶面板和模組的后護板用料非常扎實，強度很好。
